| Processo: | Saldato | Materiale: | Acciaio inossidabile |
|---|---|---|---|
| Industria: | Turbina | Utilizzo: | Foca |
| Metodo: | saldatura a punti | Grado: | SS304, SS316L |
| Vantaggio: | Accoppiamento incrociato molto basso | Applicazione: | Parte del motore dell'aereo |

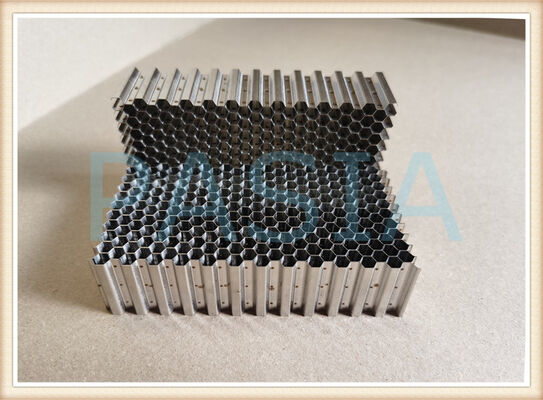

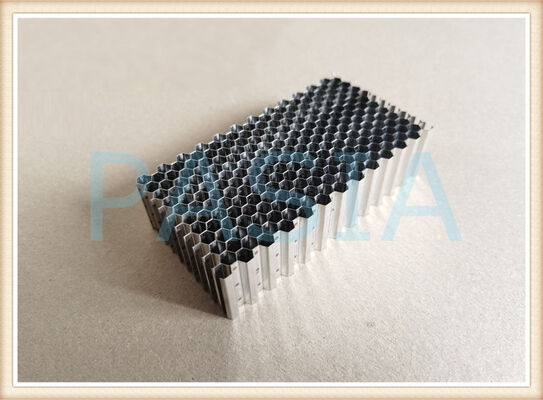

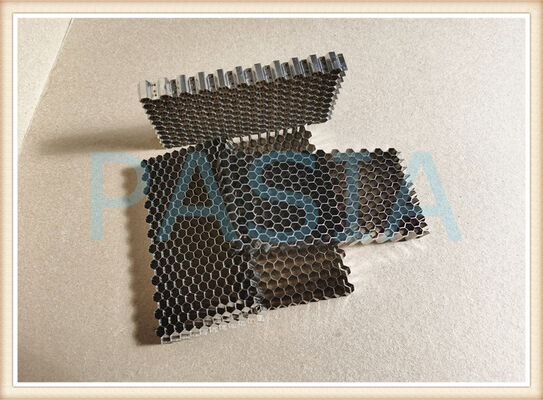

Strisce di sigillo di nido di miele in acciaio inossidabile con dimensioni di cella comprese tra 0,8 mm e 5,6 mm per applicazioni a turbina a gas
Le nostre strisce di tenuta in acciaio inossidabile sono progettate con precisione per applicazioni di tenuta delle turbine a gas, offrendo un controllo delle perdite superiore, stabilità termica,e lunga durata in condizioni di esercizio estremeProdotte in leghe di acciaio inossidabile di alta qualità, queste strisce di tenuta sono progettate per resistere ad alte temperature, ossidazione e usura meccanica in ambienti di turbine e compressori.
Caratteristiche chiave
· Dimensioni delle celle: disponibili in un'ampia gamma da 0,8 mm a 5,6 mm, consentendo l'ottimizzazione per requisiti specifici di chiusura, perdite e tolleranza allo sfregamento
· Materiale: acciaio inossidabile ad alta temperatura (ad esempio, 304, 316, 321 o di qualità personalizzata) per un'eccellente resistenza alla corrosione e all'ossidazione
· Costruzione: nucleo uniforme di favo di miele con pareti cellulari di forma precisa, brasato o saldato a resistenza a una striscia di supporto
· Ottima tolleranza allo sfregamento: la deformazione controllata delle cellule riduce al minimo i danni al rotore durante il contatto transitorio
· Stabilità termica: mantiene l'integrità strutturale e le prestazioni di tenuta in ampie gamme di temperature
· Personalizzabile: spessore del foglio, geometria delle celle, larghezza della striscia, lunghezza e configurazione della piastra di supporto possono essere personalizzati in base alle specifiche del cliente
Progettato per la precisione Specificativi tecnici
La nostra linea di prodotti per foche da favo di miele supporta le seguenti specifiche flessibili:
| Parametro | Intervallo delle specifiche |
| Opzioni materiali | Acciaio inossidabile, Haynes 214, Hastelloy X, legatura ad alta temperatura, acciaio al carbonio |
| Dimensioni delle cellule del favo di miele | 00,8 mm 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, ecc.) |
| Spessore della parete cellulare | 00,08 mm, 0,1 mm, 0,13 mm, 0,15 mm, 0,2 mm (personalizzabile) |
| Forme di prodotto | Anelli, segmenti, strisce, fogli rettangolari ecc. |
| Processi di produzione | Saldatura automatica al laser, brasatura a vuoto, ecc. |
Applicazioni:
· Sigillazione aerospaziale e aeronautica: ideale per compressori di motori a reazione di aeromobili e involucri di turbine.
· Turbine a gas per la generazione di energia: utilizzate nelle centrali elettriche a ciclo combinato per ridurre al minimo le perdite di vapore parassitario, che riducono il calore medio
consumo di carbone standard di circa 5 grammi per chilowattora.
· Turbine a vapore industriali: migliora la stabilità del rotore e la deumidificazione alle punte della lama, proteggendo i componenti dall'erosione da umidità.
• Dirigenti di flusso di galleria del vento e compressore: assicurano un flusso di aria laminare e riducono le perdite aerodinamiche negli impianti di prova ad alta velocità.
· EMI/RFI Shielding: la struttura metallica del favo d'api funge anche da sbocco di protezione dalle interferenze elettromagnetiche (EMI) nei contenitori elettronici sensibili.
Quanto è efficace una foca da favo?
· Riduzione delle perdite: rispetto alle tenute labirintiche, la tenuta a nido d'ape riduce in media del 30%-50% le perdite volumetriche di vapore/aria (mantenendo allo stesso tempo spazi più sottili).
· Efficienza termica: per le turbine a vapore supercritiche da 600 MW, la sostituzione delle tenute tradizionali con le varianti a nido di miele riduce il consumo di calore di circa 5 grammi di carbone standard per kWh.
· Durata di vita: grazie all'eccellente resistenza all'abrasione e all'adattabilità dinamica, la durata di vita di un sigillo a nido di miele è in genere più del doppio di quella di un sigillo a pettine ordinario,riduzione significativa dei tempi di fermo di manutenzione.
Perché scegliere questa foca di nido di miele
Non siamo un semplice distributore di componenti, ma un produttore originale con profonde capacità di ricerca e sviluppo e produzione di prodotti a nido di miele:
· Esperienza interna: con oltre 11 anni di esperienza nella progettazione, produzione e lavorazione di precisione di strutture metalliche a nido di miele,La nostra azienda gestisce indipendentemente tutto, dai componenti del motore aereo a micro cellule, alle serrature delle turbine a vapore su larga scala..
· Tecnologie proprietarie: siamo uno dei pochi produttori del settore che gestisce simultaneamente linee di produzione di saldatura automatica al laser e tecnologia di saldatura a vuoto.La brasatura a vuoto garantisce un legame eccezionalmente forte tra il nucleo del nido di miele e la piastra di supporto.
Assicurazione della qualità: applichiamo rigorosamente gli standard internazionali di gestione della qualità e manteniamo GB/T 19001‐2016 / ISO 9001:Certificazione 2015 e certificazione GJB 9001C‐2017 (Standard nazionale della Cina), garantendo la qualità di grado per i nostri prodotti.
· Studi di casi globali Evidenza di prima mano: i nostri sigilli a nido di miele sono stati applicati con successo in un progetto di ristrutturazione di una centrale a turbina a gas nel sud-est asiatico,L'aeromobile deve essere equipaggiato con un sistema di manutenzione (MRO) e con un sistema di manutenzione (Maintenance).In un caso abbiamo aiutato un fornitore di manutenzione di turbine a gas a ridurre le perdite di liquidazione della punta del rotore del 37%,estendere significativamente la durata del ciclo termico delle lame.
Vantaggi
| 1 | Accoppiamento trasversale molto basso |
| 2 | Un'ammortizzazione diretta superiore che sigilla il labirinto |
| 3 | Più indulgente dei sigilli labirintici in caso di sfregamento rotore-statore |
| 4 | Varietà di materiali disponibili per una vasta gamma di applicazioni |
| 5 | Capaci di sopportare temperature più elevate rispetto alle sigille labirintiche convenzionali |
