Turbina a gas con guarnizione a nido d'ape saldata al compressore

D: In cosa differisce un sigillo a nido d'ape da un sigillo a labirinto?

R: Le tradizionali tenute a labirinto si basano esclusivamente su un percorso tortuoso per limitare il flusso, che può generare vortici di gas destabilizzanti. Le tenute a nido d'ape, tuttavia, rompono il flusso circonferenziale in piccoli vortici all'interno di ciascuna cella esagonale, riducendo le perdite in modo più efficace ed eliminando l'"instabilità rotordinamica" spesso associata alle tenute a labirinto ad alta velocità.

La guarnizione a nido d'ape è una struttura di tenuta metallica specializzata progettata per ridurre drasticamente il flusso d'aria e le perdite di vapore nei motori aeronautici, nelle turbine a gas e nelle turbine a vapore. A differenza della tradizionale tenuta a labirinto, l'innovativo nucleo a nido d'ape, composto da celle esagonali interconnesse, crea cadute di pressione controllate e interrompe il vortice circonferenziale del gas, prevenendo efficacemente le forze destabilizzanti del rotore.

Integrando rivestimenti abrasivi avanzati spruzzati al plasma e tecnologie di brasatura sotto vuoto, le moderne tenute a nido d'ape consentono un gioco operativo prossimo allo zero tra i componenti statici e rotanti. Il risultato è un aumento significativo dell'efficienza termica, un consumo ridotto di carburante e una riduzione delle emissioni di CO₂ senza compromettere l'integrità strutturale in condizioni di carichi termici estremi (fino a 950°C/1740°F).

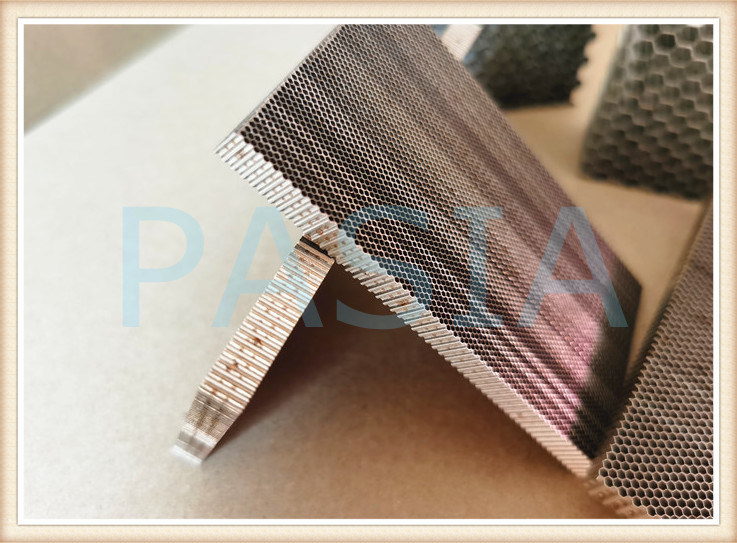

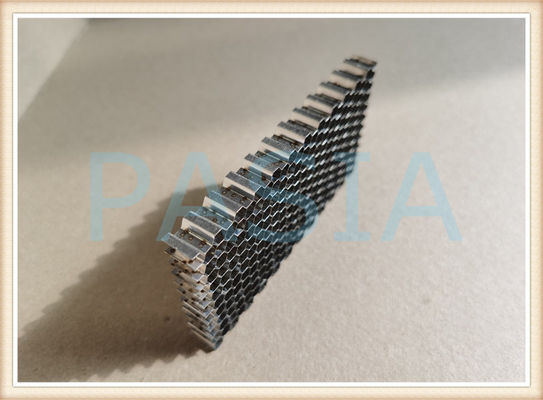

La guarnizione saldata a nido d'ape in acciaio inossidabile è ulteriormente fabbricata da un'anima a nido d'ape che viene utilizzata sui moderni motori a turbina a gas o turbine di potenza. È una parte necessaria per i moderni macchinari a turbina. Grazie alla struttura a nido d'ape, il traboccamento del fluido di lavoro nei giochi radiali è ridotto al minimo, l'efficienza relativa è aumentata, il consumo di carburante è ridotto del 5% e anche l'usura abrasiva della sezione di flusso della turbina è ridotta.

Progettato per la precisione – Specifiche tecniche

La nostra linea di prodotti per guarnizioni a nido d'ape supporta le seguenti specifiche flessibili:

Applicazioni:

· Sigillatura aerospaziale e aeronautica: ideale per compressori di motori a reazione di aerei e coperture di turbine.

· Turbine a gas per la produzione di energia: utilizzate nelle centrali elettriche a ciclo combinato per ridurre al minimo le perdite parassite di vapore, che riducono il calore medio

consumo di circa 5 grammi per kilowattora di carbone standard.

· Turbine a vapore industriali: migliorano la stabilità del rotore e la deumidificazione sulle punte delle pale, proteggendo i componenti dall'erosione dell'umidità.

· Raddrizzatori di flusso per gallerie del vento e compressori: assicurano un flusso d'aria laminare e riducono le perdite aerodinamiche nelle strutture di prova ad alta velocità.

· Schermatura EMI/RFI: la struttura metallica a nido d'ape funge anche da schermo di schermatura contro le interferenze elettromagnetiche (EMI) negli involucri elettronici sensibili.

Quanto è efficiente una guarnizione a nido d'ape?

· Riduzione delle perdite: rispetto alle tenute a labirinto, la tenuta a nido d'ape riduce le perdite volumetriche di vapore/aria in media del 30%-50% (mantenendo giochi più sottili).

· Efficienza termica: per le turbine a vapore supercritiche da 600 MW, la sostituzione delle guarnizioni tradizionali con varianti a nido d'ape riduce il consumo di calore di ca. 5 grammi di carbone standard per kWh.

· Durata utile: grazie all'eccellente resistenza all'abrasione e all'adattabilità dinamica, la durata operativa di una tenuta a nido d'ape è generalmente più del doppio di quella delle normali tenute a pettine, riducendo significativamente i tempi di inattività per manutenzione.

Perché scegliere questo sigillo a nido d'ape: competenza nel mondo reale (Focus EEAT)

Non siamo un semplice distributore di componenti, ma un produttore originale con profonde capacità di ricerca e sviluppo e di produzione nei prodotti a nido d'ape:

· Competenza interna: con oltre 11 anni di esperienza nella progettazione, produzione e lavorazione di precisione di strutture metalliche a nido d'ape, gestiamo in modo indipendente qualsiasi cosa, dai componenti di motori aeronautici a nido d'ape a microcelle agli anelli di tenuta di turbine a vapore su larga scala.

· Tecnologie proprietarie: siamo uno dei pochi produttori del settore che gestisce contemporaneamente linee di produzione automatiche di saldatura laser e tecnologia di brasatura sotto vuoto. La brasatura sotto vuoto garantisce un legame eccezionalmente forte tra l'anima a nido d'ape e la piastra di supporto: non si delaminerà nemmeno in caso di vibrazioni continue ad alta temperatura.

· Garanzia di qualità: implementiamo rigorosamente gli standard internazionali di gestione della qualità e disponiamo della certificazione GB/T 19001‑2016 / ISO 9001:2015 nonché della certificazione GJB 9001C‑2017 (standard nazionale cinese), garantendo la “qualità di livello” per i nostri prodotti.

· Casi di studio globali: prove di prima mano: le nostre tenute a nido d'ape sono state applicate con successo in un progetto di ammodernamento di una centrale elettrica con turbina a gas nel sud-est asiatico, nonché nella catena di fornitura MRO (manutenzione, riparazione e revisione) di motori aeronautici in Cina. In un caso, abbiamo aiutato un fornitore di manutenzione di turbine a gas a ridurre le perdite di gioco dalle punte del rotore del 37%, prolungando significativamente la durata del ciclo termico delle pale.
