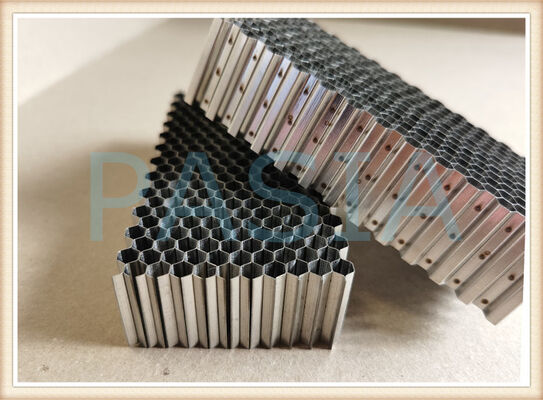

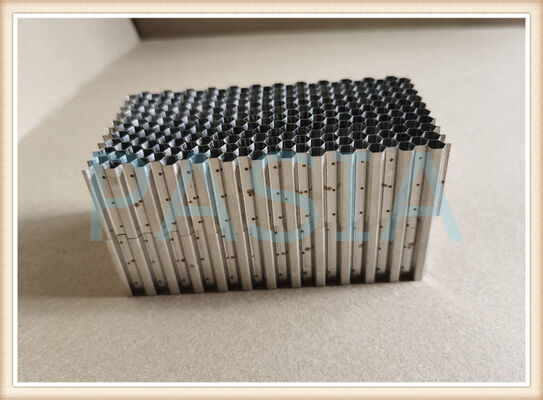

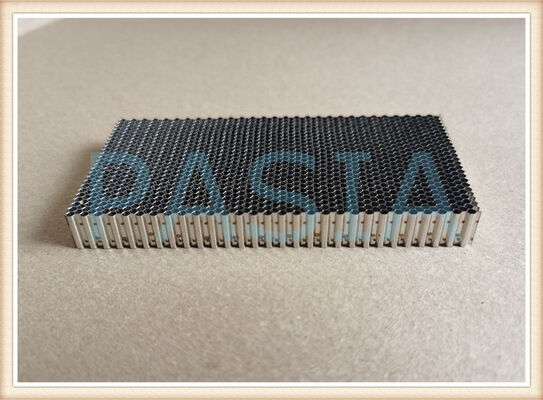

Dimensioni delle celle personalizzate 0,8-3 mm Anello di sigillo a nido di miele per motore aereo

Anello di tenuta a nido d'ape con cella personalizzata da 0,8-3 mm per motori aeronautici

L'anello di tenuta a nido d'ape Pasia con cella personalizzata da 0,8–3 mm è un componente di tenuta del percorso del gas ingegnerizzato di precisione, specificamente progettato per applicazioni di motori aeronautici. Installato nella scanalatura anulare attorno all'albero sulla parete interna della cassa del motore, questo anello di tenuta viene utilizzato per sigillare il gioco radiale tra le pale rotanti e la parete del motore, riducendo le perdite d'aria e migliorando così l'efficienza del motore e riducendo il consumo di carburante.

La caratteristica distintiva di questo prodotto è la sua geometria personalizzabile delle celle a nido d'ape — con diametri delle celle disponibili da 0,8 mm a 3,0 mm e profondità fino a 13 mm — che consente un abbinamento preciso alle dimensioni delle pale del rotore per prestazioni di tenuta ottimali.

2. Dimensioni delle celle personalizzabili — Abbinamento di precisione alle tue pale

La dimensione della cella esagonale sull'anello di tenuta dipende direttamente dalle dimensioni delle pale del rotore. Il nostro prodotto offre una gamma completa di dimensioni delle celle personalizzate per adattarsi a diverse piattaforme di motori e geometrie delle pale:

Diametro cella Applicazione tipica Beneficio chiave
0,8 mm Stadi di turbina di piccole dimensioni / ad alta velocità Massima risoluzione di tenuta, massima riduzione delle perdite
1,0–1,6 mm Stadi di compressore e turbina di fascia media Prestazioni bilanciate e producibilità
2,0–3,0 mm Stadi di pale grandi / a bassa pressione Abradibilità ottimale e accomodamento del gioco

Le dimensioni delle celle possono essere personalizzate in modo incrementale nell'intervallo 0,8–3,0 mm per adattarsi precisamente alle dimensioni specifiche della punta delle tue pale. Le opzioni standard disponibili includono 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 2,5 mm e 3,0 mm.

Le opzioni di spessore del foglio vanno da 0,05 mm a 0,13 mm, offrendo flessibilità per vari requisiti di resistenza e usura.

La nostra linea di prodotti di tenute a nido d'ape supporta le seguenti specifiche flessibili:

Applicazioni:

· Tenute aerospaziali e aeronautiche: ideali per compressori di motori a reazione di aerei e coperture di turbine.

· Turbine a gas per la generazione di energia: utilizzate in centrali elettriche a ciclo combinato per ridurre al minimo le perdite di vapore parassite, il che riduce il consumo medio di calore

di circa 5 grammi per kilowattora di carbone standard.

· Turbine a vapore industriali: migliorano la stabilità del rotore e la deumidificazione alle estremità delle pale, proteggendo i componenti dall'erosione dovuta all'umidità.

· Raddrizzatori di flusso per gallerie del vento e compressori: garantiscono un flusso d'aria laminare e riducono le perdite aerodinamiche negli impianti di prova ad alta velocità.

· Schermatura EMI/RFI: la struttura metallica a nido d'ape funge anche da sfiato di schermatura dalle interferenze elettromagnetiche (EMI) in custodie elettroniche sensibili.

Quanto è efficiente una tenuta a nido d'ape?

· Riduzione delle perdite: rispetto alle tenute a labirinto, le tenute a nido d'ape riducono le perdite volumetriche di vapore/aria in media del 30%-50% (mantenendo giochi più sottili).

· Efficienza termica: per turbine a vapore supercritiche da 600 MW, la sostituzione delle tenute tradizionali con varianti a nido d'ape riduce il consumo di calore di circa 5 grammi di carbone standard per kWh.

· Durata di servizio: grazie all'eccellente resistenza all'abrasione e all'adattabilità dinamica, la durata operativa di una tenuta a nido d'ape è tipicamente più del doppio di quella delle normali tenute a pettine, riducendo significativamente i tempi di fermo per la manutenzione.

Perché scegliere questa tenuta a nido d'ape – Esperienza nel mondo reale (Focus EEAT)

Non siamo un semplice distributore di componenti, ma un produttore originale con profonde capacità di ricerca e sviluppo e produzione nei prodotti a nido d'ape:

· Competenza interna: con oltre 11 anni di esperienza nella progettazione, produzione e lavorazione di precisione di strutture metalliche a nido d'ape, gestiamo in modo indipendente tutto, dai componenti di motori aeronautici a nido d'ape a micro-cella agli anelli di tenuta per turbine a vapore su larga scala.

· Tecnologie proprietarie: siamo uno dei pochi produttori del settore che gestisce contemporaneamente linee di produzione di saldatura laser automatica e tecnologia di brasatura sottovuoto. La brasatura sottovuoto garantisce un legame eccezionalmente forte tra il nucleo a nido d'ape e la piastra di supporto – non si delaminerà nemmeno sotto vibrazioni continue ad alta temperatura.

· Garanzia di qualità: implementiamo rigorosamente gli standard internazionali di gestione della qualità e deteniamo la certificazione GB/T 19001–2016 / ISO 9001:2015, nonché la certificazione GJB 9001C–2017 (Standard Nazionale della Cina), garantendo una qualità di "grado A" per i nostri prodotti.

· Casi di studio globali – Prove di prima mano: le nostre tenute a nido d'ape sono state applicate con successo in un progetto di retrofit di una centrale elettrica a turbina a gas nel sud-est asiatico, nonché nella catena di approvvigionamento MRO (manutenzione, riparazione e revisione) di motori aeronautici in Cina. In un caso, abbiamo aiutato un fornitore di manutenzione di turbine a gas a ridurre le perdite di gioco delle estremità del rotore del 37%, estendendo significativamente la vita del ciclo termico delle pale.
