Sigillo a nido di miele per turbine a risparmio di carburante per motori aerei commerciali

Turbina a nido d'ape per la riduzione del consumo di carburante per motori di aerei commerciali

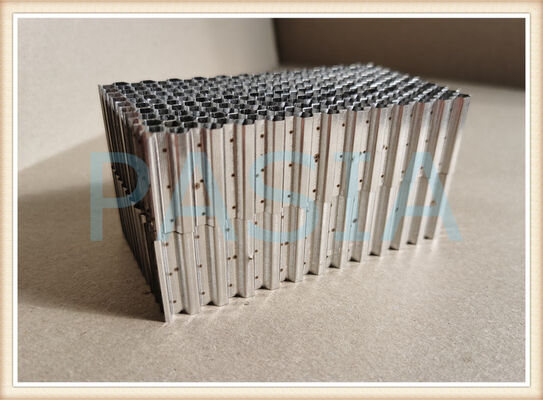

Guarnizione a nido d'ape per turbina a risparmio di carburante — Progettata per motori di aerei commerciali

1. La sfida dell'efficienza del carburante nell'aviazione commerciale

Il carburante è il costo operativo più elevato per le compagnie aeree commerciali. Un Boeing 747 consuma circa 5 galloni di carburante per miglio — un totale di 30.000 galloni (98 tonnellate) per un volo tra Londra e Hong Kong. Per un aereo di linea commerciale tipico, i costi del carburante rappresentano il 30-40% delle spese operative totali. Anche un miglioramento dell'1% nell'efficienza del carburante si traduce in milioni di dollari di risparmio annuale per flotta di aeromobili.

L'anello di tenuta a nido d'ape è un componente ampiamente utilizzato che ha dimostrato di ottimizzare l'efficienza del carburante dei motori aeronautici. Sigillando lo spazio radiale tra le pale rotanti e la parete della turbina, ottimizza sia il consumo di carburante che la durata di servizio.

Questo prodotto è progettato specificamente per i motori di aerei commerciali — offrendo risparmi di carburante misurabili, minori emissioni di CO₂ e intervalli di manutenzione prolungati.

2. Come le guarnizioni a nido d'ape risparmiano carburante

2.1 Il principio di tenuta

Durante il funzionamento del motore, le pale del rotore si espandono all'aumentare della temperatura. L'anello di tenuta a nido d'ape fornisce una superficie sacrificabile abrasiva che consente alle pale rotanti di incidere sulla guarnizione, preservando l'integrità sia delle pale che della parete della turbina, ottenendo al contempo il minimo gioco radiale possibile.

2.2 L'impatto sull'efficienza

· La riduzione delle perdite significa che una maggiore quantità di flusso d'aria viene diretta attraverso il percorso del flusso principale per la generazione di spinta, anziché fuoriuscire attorno alle estremità delle pale
· I giochi più stretti mantenuti durante l'intero ciclo di lavoro del motore riducono le perdite parassite
· Un minor consumo specifico di carburante (SFC) deriva direttamente dalla riduzione delle perdite

2.3 Risparmi di carburante quantificati

Miglioramento della metrica di prestazione
Riduzione delle perdite rispetto alle guarnizioni a labirinto ~30%
Miglioramento dell'efficienza di stadio +0,6%
Guadagno di efficienza del cilindro della turbina ~1% (quando il gioco radiale è ridotto da 1,5 mm a 0,5 mm)
Efficienza aggiuntiva con design a celle rettangolari +0,5-1,0%
Prevenzione delle perdite in condizioni di alta pressione 40% migliore rispetto alle tradizionali guarnizioni a labirinto

3. Applicazioni per aerei commerciali

3.1 Piattaforme motore

Questa guarnizione a nido d'ape è progettata per tutte le principali piattaforme di motori di aerei commerciali, tra cui:

Famiglia motore Applicazione aeromobile Requisito di tenuta
CFM56-5B/-7B Airbus A320, Boeing 737 37 segmenti di guarnizione a nido d'ape per motore
LEAP-1A/-1B/-1C Airbus A320neo, Boeing 737 MAX Geometria del nido d'ape di nuova generazione
GEnx Boeing 787 Dreamliner Tenute per turbine ad alta temperatura
Serie Trent Airbus A350, Boeing 777 Applicazioni di tenuta multistadio

Il solo settore degli aerei commerciali richiede 500-800 guarnizioni per motore, rendendo le guarnizioni a nido d'ape una delle tecnologie di tenuta più diffuse nell'aviazione.

Progettato per la precisione – Specifiche tecniche

La nostra linea di prodotti di guarnizioni a nido d'ape supporta le seguenti specifiche flessibili:

Applicazioni:

· Tenute per aerospaziale e aviazione: Ideale per compressori di motori a reazione di aeromobili e coperture di turbine.

· Turbine a gas per la generazione di energia: Utilizzate in centrali elettriche a ciclo combinato per ridurre al minimo le perdite di vapore parassite, che riducono il consumo medio di calore

di circa 5 grammi per kilowattora di carbone standard.

· Turbine a vapore industriali: Migliora la stabilità del rotore e la deumidificazione alle estremità delle pale, proteggendo i componenti dall'erosione dovuta all'umidità.

· Raddrizzatori di flusso per gallerie del vento e compressori: Garantisce un flusso d'aria laminare e riduce le perdite aerodinamiche negli impianti di prova ad alta velocità.

· Schermatura EMI/RFI: La struttura metallica a nido d'ape funge anche da ventola di schermatura dalle interferenze elettromagnetiche (EMI) in contenitori elettronici sensibili.

Quanto è efficiente una guarnizione a nido d'ape?

· Riduzione delle perdite: Rispetto alle guarnizioni a labirinto, la tenuta a nido d'ape riduce le perdite volumetriche di vapore/aria in media del 30%-50% (mantenendo giochi più sottili).

· Efficienza termica: Per turbine a vapore supercritiche da 600 MW, la sostituzione delle guarnizioni tradizionali con varianti a nido d'ape riduce il consumo di calore di circa 5 grammi di carbone standard per kWh.

· Durata di servizio: Grazie all'eccellente resistenza all'abrasione e all'adattabilità dinamica, la durata operativa di una guarnizione a nido d'ape è tipicamente più del doppio di quella delle normali guarnizioni a pettine, riducendo significativamente i tempi di fermo per manutenzione.

Perché scegliere questa guarnizione a nido d'ape – Esperienza nel mondo reale (Focus EEAT)

Non siamo un semplice distributore di componenti, ma un produttore originale con profonde capacità di ricerca e sviluppo e produzione nei prodotti a nido d'ape:

· Competenza interna: Con oltre 11 anni di esperienza nella progettazione, produzione e lavorazione di precisione di strutture metalliche a nido d'ape, gestiamo in modo indipendente tutto, dai componenti di motori aeronautici a nido d'ape micro-cellulari agli anelli di tenuta per turbine a vapore su larga scala.

· Tecnologie proprietarie: Siamo uno dei pochi produttori del settore che gestisce contemporaneamente linee di produzione di saldatura laser automatica e tecnologia di brasatura sotto vuoto. La brasatura sotto vuoto garantisce un legame eccezionalmente forte tra il nucleo a nido d'ape e la piastra di supporto – non si delaminerà nemmeno sotto vibrazioni continue ad alta temperatura.

· Garanzia di qualità: Implementiamo rigorosamente gli standard internazionali di gestione della qualità e deteniamo la certificazione GB/T 19001–2016 / ISO 9001:2015, nonché la certificazione GJB 9001C–2017 (Standard Nazionale Cinese), garantendo una qualità di "grado A" per i nostri prodotti.

· Casi di studio globali – Prove di prima mano: Le nostre guarnizioni a nido d'ape sono state applicate con successo in un progetto di retrofit di una centrale elettrica a turbina a gas nel sud-est asiatico, nonché nella catena di approvvigionamento MRO (manutenzione, riparazione e revisione) di motori aeronautici in Cina. In un caso, abbiamo aiutato un fornitore di servizi di manutenzione di turbine a gas a ridurre le perdite di gioco tra le punte del rotore del 37%, estendendo significativamente la vita del ciclo termico delle pale.

Vantaggi
