GH3536 Segmento di tenuta a nido d'ape per applicazione statore compressore

GH3536 Segmento di sigillo a nido di miele per l'applicazione con statore di compressore

Il segmento di tenuta Honeycomb GH3536 è un componente di tenuta del percorso del gas progettato con precisione, specificamente progettato per le applicazioni di statori del compressore nei motori aerei e nelle turbine a gas.Prodotto con foglio di superlegatura a base di nichel GH3536 l'equivalente cinese di Hastelloy X (UNS N06002) questo segmento di sigillo al nido di miele è brasato sotto vuoto ad un anello di supporto o segmento di supporto, formando un completo gruppo di tenuta che riduce efficacemente le perdite tra le fasi, migliora l'efficienza del motore e riduce il consumo di carburante.

GH3536 (precedentemente denominato GH536) è una superlega di nichel-cromo-ferro-molibdeno rinforzata in soluzione solida con eccellente resistenza all'ossidazione, resistenza alla corrosione,e buona formabilità e saldabilitàSi tratta di una delle superleghe più utilizzate nella produzione di motori aerei e ha dimostrato di essere in servizio da oltre mezzo secolo.

2. Vantaggi del materiale ¥ GH3536 Superlegata

2.1 Composizione e meccanismo di rafforzamento

GH3536 è una superlega forzata rinforzata in soluzione solida a base di Ni-Cr-Fe, con cromo e molibdeno come elementi di rinforzo primari.0 ¢ 200,0%), che riduce efficacemente i costi delle materie prime mantenendo al contempo eccellenti prestazioni ad alte temperature.

Contenuto degli elementi (in p.p.) Funzione
Nickel (Ni) Balance (≈47.5?? 53%) Elemento di matrice, fornisce una struttura austenitica stabile
Cromo (Cr) 20,5­23,0% Elemento di base per l'ossidazione ad alta temperatura e la resistenza alla corrosione
Molibdeno (Mo) 8.0·10.0% Elemento di rinforzo chiave in soluzione solida
Ferro (Fe) 17,0­20,0% Riduzione dei costi, compatibilità dei processi
Cobalto (Co) 0,5 ∼2,5% Rafforzamento ausiliario, migliora la resistenza al sollevamento
Tungsteno (W) 0,2%-1,0% Rafforzamento ausiliario

2.2 Proprietà principali del materiale

· Temperatura di funzionamento: servizio a lungo termine inferiore a 900°C; esposizione a breve termine fino a 1080°C
· Resistenza all'ossidazione e alla corrosione: eccezionale resistenza all'ossidazione e ai materiali corrosivi (compresi i gas e gli alogenuri contenenti zolfo)
· Formabilità e saldabilità: eccellente formabilità per il lavoro a freddo e caldo e prestazioni di saldatura
· Resistenza alla scorrevolezza e alla rottura: resistenza moderata alla scorrevolezza e alla rottura inferiore a 900°C
· Microstruttura: matrice austenitica con carburi di TiN e M6C fini e uniformemente distribuiti
· Densità: 8,28·8,3 g/cm3
· Intervallo di fusione: 1295 ∼1381°C

3. Progettazione e caratteristiche del prodotto

3.1 Struttura del favo di miele

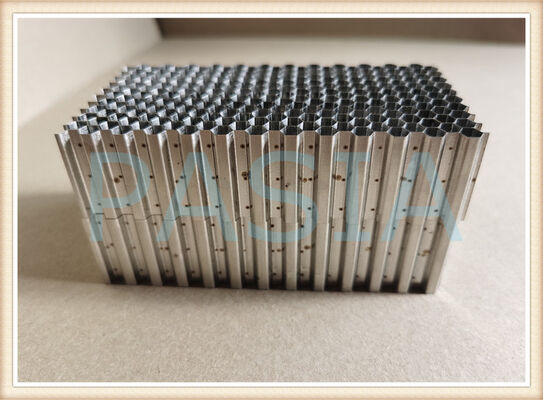

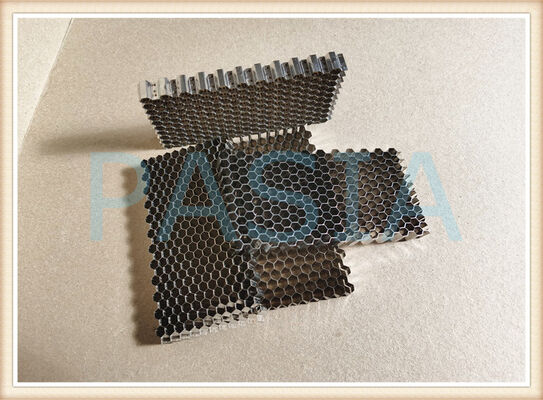

Il segmento di tenuta presenta una struttura cellulare esagonale regolare a nido di miele, formata con precisione da una lamina di superlega GH3536.

Specificazione dei parametri
Diametro della cella (cerchio inciso) 0,8 mm (personalizzabile fino a 3,0 mm)
Spessore della parete del foglio 0,05 mm (o 0,1 mm)
Geometria delle cellule Esagono regolare
Materiale del segmento di supporto Acciaio inossidabile o superlega (GH4169, GH907, GH600, ecc.)

3.2 Processo di brasatura

Il nucleo del nido di miele è collegato all'anello di supporto o al segmento di supporto attraverso una saldatura a vuoto di precisione con leghe di saldatura a base di nichel come il BNi-2.

Progetti di processo critici:

· Tasso di obbligazione: ≥ 99,5%
· Qualità dell'interfaccia: grani fini, microstruttura uniforme, non corrosione della cucitura di brasatura
· Resistenza meccanica: la resistenza alla trazione del piano raggiunge i 50 MPa; eccellente resistenza e robustezza
· Resistenza alle articolazioni (800°C): Resistenza alla trazione ≥ 315 MPa, Resistenza al taglio ≥ 140 MPa

3.3 Principio di tenuta

Durante il funzionamento del compressore, le punte rotanti della lama tagliano delicatamente la struttura del favo sotto forza centrifuga, formando una libera radiale ottimale.Questo disegno di "usura attiva" consente al nucleo del favo di funzionare come uno strato sacrificabile abrasibileLe guarnizioni a nido di miele possono ridurre le perdite del 50% al 70% rispetto alle guarnizioni labirintiche tradizionali.

4. Specificativi tecnici

4.1 Sistema dei materiali

Caratteristiche del materiale del componente
Nocciolo di favo di miele GH3536 (Hastelloy X) resistenza all'ossidazione, formabilità, capacità a 900 °C
Anello di supporto / supporto GH4169, GH907, GH600 o acciaio inossidabile Abbinato alle condizioni di servizio
Riempitore per brasatura BNi-2, BNi-4, BNi-5 a base di nichel, compatibile con la brasatura a vuoto

4.2 Indicatori di prestazione

Valore del parametro
Temperatura massima di funzionamento 900°C (a lungo termine); 1080°C (a breve termine)
Riduzione delle perdite del 50% al 70% rispetto alle sigille labirintiche tradizionali
Tasso di legame con il favo di miele ≥ 99,5%
Resistenza alla trazione in piano ≥ 50 MPa
Vita utile Compatibile con gli intervalli di revisione del motore

5. Applicazione dello statore del compressore

5.1 Installazione tipica

Il segmento di tenuta a nido di miele GH3536 è installato in gruppi di statori del compressore, dove forma un'interfaccia di tenuta critica tra le pale stazionarie e le punte rotanti della lama.È particolarmente adatto per:

· Compressori ad alta pressione (HPC)
· Zone di sigillamento dello scarico del compressore
· Sigillamento interstadio tra rotore del compressore e statore

5.2 Perché GH3536 per gli statori dei compressori

· Compatibilità termica: la sezione del compressore subisce gradienti di temperatura significativi GH3536 mantiene l'integrità strutturale in tutto l'intervallo di funzionamento
· Resistenza all'ossidazione: protegge dall'ossidazione da flusso d'aria ad alta velocità e temperatura
· Abradabilità: la struttura a muro sottile da 0,05 mm fornisce un controllo ottimale del libero della punta della lama
· Dimostrata affidabilità: la GH3536 è una lega matura con una lunga storia di servizio nei componenti azionari dei motori aerei

Progettato per la precisione Specificativi tecnici

La nostra linea di prodotti per foche da favo di miele supporta le seguenti specifiche flessibili:
