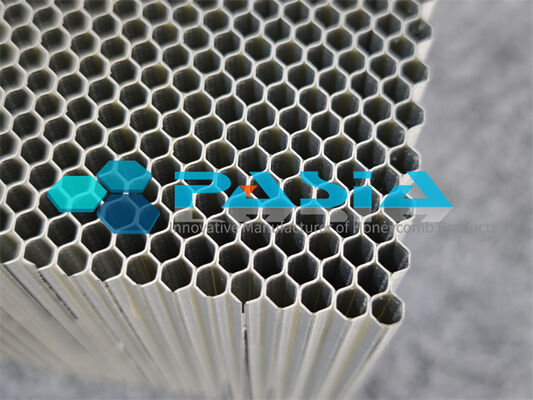

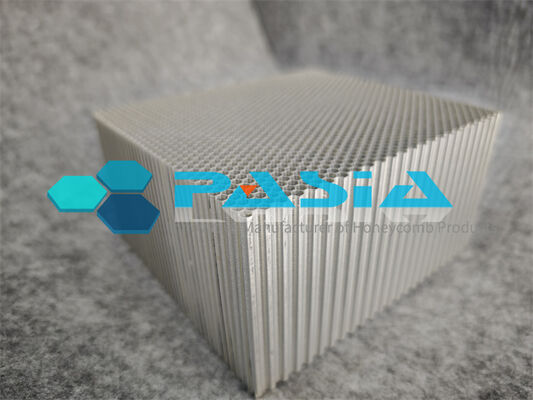

Guarnizione per turbina a gas con guarnizione per saldatura laser automatica a nido d'ape Haynes 214, spessore 1,0 mm

Honeycomb Haynes 214 1,0 mm Spessore Sigillo automatico di saldatura laser Sigillo della turbina a gas

1. Proprietà del materiale

Haynes 214 è una superlega di nichel-cromo-alluminio-ferro, rinforzata da un'unica micro lega di itrio.con eccellente resistenza alla carburizzazione e alla corrosione indotta dal cloroCon una densità di 8,05 g/cm3 e un modulo di elasticità di 217 kN/mm2, il Haynes 214 è ampiamente riconosciuto come materiale ideale per la fabbricazione di strutture di guarnizione a nido di miele nelle turbine a gas.

2. Processo di saldatura laser automatico

Questo prodotto è fabbricato utilizzando una tecnologia avanzata di saldatura automatica al laser, che utilizza un raggio laser ad alta densità di energia come fonte di calore,offre vantaggi distinti tra cui un'elevata densità energeticaLa lamina Haynes 214 di spessore di 1,0 mm è plasmata con precisione in una struttura continua esagonale di cellule di favo d'api.Solo pochi produttori nel mondo, dotati di impianti di saldatura a vuoto e di saldatura automatica al laser, possono realizzare una produzione di massa efficiente di prodotti a nido di miele.Il filo di saldatura 214® RTWTM fornito da Haynes International presenta una superficie appositamente trattata, garantendo un'alimentazione fluida del filo nelle apparecchiature di saldatura automatiche e riducendo l'usura della punta di contatto.

3Principio di funzionamento

Il sigillo del favo di miele è un componente fondamentale del controllo del flusso nelle turbine a gas.Il suo principio di funzionamento è quello di mantenere un spazio estremamente piccolo tra i denti rotanti della foca e il rivestimento fisso del favo d'apiLe celle a nido di miele riducono significativamente il flusso di perdite attraverso effetti di stretta e vortice sul flusso di gas.l' inevitabile contatto di attrito si verifica tra i denti della foca e il favo d' mieleLa struttura a nido di miele Haynes 214 offre una buona abrasibilità, limitando i carichi termici durante lo sfregamento e prevenendo danni ai denti delle foche.le foche a nido di miele sono principalmente classificate nelle foche a punta, guarnizioni di diaframma e guarnizioni di fine albero.

4Applicazioni

Questo prodotto è utilizzato principalmente in gruppi di tenuta a seczione calda di motori aerei, turbine a gas industriali e turbine a vapore.Le applicazioni specifiche includono sigilli sulla punta della lama per ridurre le perdite aerodinamiche e migliorare l'efficienzaOltre alle turbine a gas, le guarnizioni a nido di miele Haynes 214 sono ampiamente utilizzate anche negli schermi antincendio,apparecchi di combustione, catalizzatori, sistemi di incenerimento dei rifiuti medici e altre applicazioni statiche in cui la resistenza all'ossidazione è critica.

5. Casi di ricorso

Nella ricerca accademica, i materiali di rivestimento per fave di miele realizzati con foglio Haynes 214 brasato con metallo di riempimento a base di nichel BNi-5 sono stati studiati sistematicamente per le loro prestazioni di sfregamento ad alta velocità.Gli esperimenti dimostrano che il processo di brasatura influenza in modo significativo le proprietà meccaniche, specialmente dopo esposizione ad alte temperature a 1000°C. Nella tecnica pratica, sono state applicate con successo sigilli a nido di miele realizzati in Haynes 214 nei motori degli aeromobili U-2,la turbina a gas ucraina GT25000Con i continui miglioramenti delle procedure di micro-saldatura laser per superleghe a base di nichel ultra-sottile,Questa tecnologia promette prospettive di applicazione ancora più ampie in apparecchiature di fascia alta come le turbine a gas.

Progettato per la precisione Specificativi tecnici

La nostra linea di prodotti per foche da favo di miele supporta le seguenti specifiche flessibili:

Vantaggi
