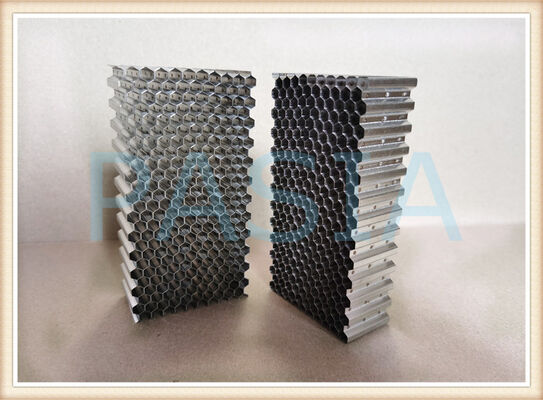

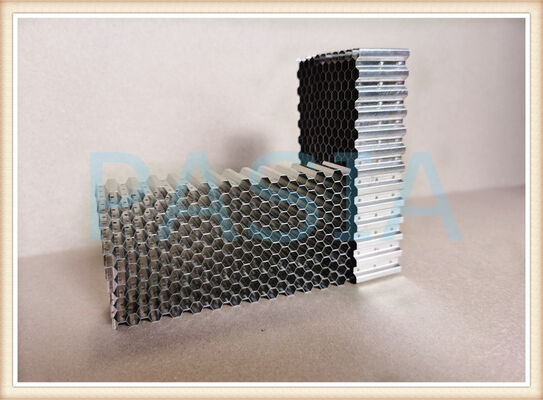

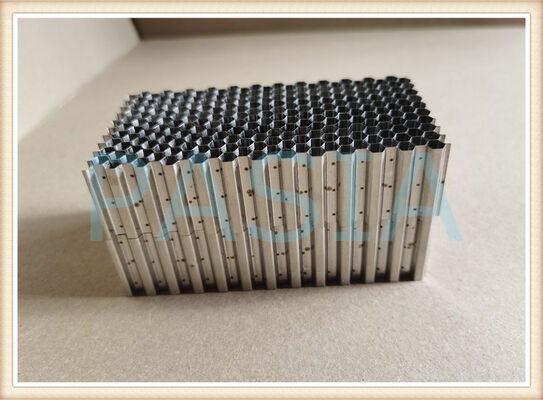

Hastelloy X 0,8 mm Diametro 0,1 mm Spessore della parete Sello della turbina a nido di miele

Guarnizione per turbina a nido d'ape con saldatura laser automatica a parete spessa Hastelloy X 0,8 mm di diametro 0,1 mm

Presentiamo la nostra tenuta per turbina a nido d'ape Hastelloy X, realizzata meticolosamente con un diametro della cella di 0,8 mm e uno spessore della parete ultrasottile di 0,1 mm: una specifica che spinge i confini della produzione di precisione per applicazioni su turbine a gas e a vapore.

Progettata in Hastelloy® X, una superlega di nichel-cromo-ferro-molibdeno, questa tenuta a nido d'ape offre un'eccezionale combinazione di resistenza all'ossidazione, resistenza alle alte temperature e straordinaria fabbricabilità. Con un intervallo operativo suggerito da -300°F a 2200°F (da -184°C a 1205°C) e una resistenza alla trazione minima di 105 ksi, è costruito per funzionare dove altri materiali falliscono.

Perché scegliere la nostra guarnizione a nido d'ape da 0,8 mm/0,1 mm?

1. Geometria delle celle ultrafine per prestazioni di tenuta superiori

Il diametro della cella da 0,8 mm abbinato a uno spessore della parete di 0,1 mm crea una struttura a nido d'ape densa e ad alta risoluzione che offre un'efficienza di tenuta abradibile senza pari. Questa geometria fine consente spazi più stretti tra i componenti rotanti e fissi della turbina, migliorando direttamente l'efficienza del motore e riducendo le perdite parassite.

2. Hastelloy X – Il materiale preferito per condizioni estreme

Hastelloy X è ampiamente specificato per componenti di motori a turbina a gas, tra cui camere di combustione, guarnizioni a nido d'ape, palette di compressori e involucri di combustori. La sua comprovata resistenza all'ossidazione e allo stress termico, combinata con una buona duttilità dopo un'esposizione prolungata alle alte temperature, lo rende il materiale ideale per applicazioni di tenuta critiche nei settori aerospaziale, forni industriali, petrolchimico e di lavorazione chimica.

3. Saldatura laser automatica: precisione senza compromessi

I nostri avanzati impianti di saldatura laser automatica consentono un'unione senza difetti di lamine sottili con prestazioni meccaniche superiori. A differenza dei metodi di brasatura tradizionali, la saldatura laser offre:

· Zona alterata dal calore minima: preserva la microstruttura e le proprietà meccaniche del materiale

· Eccezionale integrità del giunto – con efficienza del giunto saldato che arriva fino al 93%

· Qualità coerente e ripetibile: i processi automatizzati eliminano la variabilità umana

· Elevata capacità produttiva: rispetto dei programmi di consegna impegnativi senza sacrificare la qualità

4. Competenza nel settore delle pareti sottili

La produzione di guarnizioni a nido d'ape con spessore di parete di 0,1 mm richiede competenze specializzate sia nella movimentazione dei materiali che nella precisione della saldatura. Il nostro processo di saldatura laser automatica è specificamente ottimizzato per lamine sottili di Hastelloy X, garantendo:

· Nessun burn-through o distorsione

· Penetrazione uniforme della saldatura

· Conservazione dell'integrità della tenuta alla luce del foglio

Applicazioni

· Motori a turbina a gas – camere di combustione e guarnizioni delle sezioni della turbina

· Turbine a vapore – sigillatura dello stadio ad alta pressione

· Sistemi di propulsione aerospaziale – componenti critici per il controllo del gioco

· Turbine a gas industriali: produzione di energia e applicazioni di azionamento meccanico

Personalizzazione disponibile

Sebbene la nostra offerta standard sia caratterizzata da un diametro della cella di 0,8 mm e uno spessore della parete di 0,1 mm, possiamo personalizzare le tenute a nido d'ape secondo le vostre esatte specifiche, comprese dimensioni delle celle da 0,8 mm a 30 mm, vari spessori di parete e forme e dimensioni esterne personalizzate. Le opzioni dei materiali includono Hastelloy X, acciaio inossidabile, acciaio al carbonio, rame, ottone e alluminio.

Vantaggi

Il dispositivo di saldatura è costituito da tre elettrodi nella parte superiore, che portano cinque punti di saldatura lungo la larghezza della striscia di lamiera ondulata. Dispositivo per saldatura a punti completo di meccanismi di pressatura e avanzamento. Ci sono cinque saldatori in ogni area dell'unità per garantire che la forza sia sufficiente e distribuita uniformemente in base alla saldatura degli elettrodi della pila e della resistenza. L'anima a nido d'ape richiede generalmente una buona precisione del processo di saldatura, un elevato controllo delle apparecchiature sul prodotto e un rigoroso controllo di qualità durante il processo. Il nido d'ape in acciaio inossidabile è principalmente per applicazioni aerospaziali, industriali elevate e aree civili, con la struttura composta da lamine speciali (piastre). Invece del comune incollaggio adesivo, tra le aree di giunzione delle forme esagonali viene saldato un nido d'ape in acciaio inossidabile.

Le guarnizioni saldate a nido d'ape sono parte integrante che deve essere utilizzata sui motori aeronautici esistenti e sui motori in via di sviluppo (turbofan, motori turboalbero e unità di potenza ausiliarie). Anche le turbine a gas e a vapore utilizzate nell'industria energetica e del petrolio/gas nonché i turbocompressori dovrebbero essere supportati da questa tenuta a nido d'ape.
