Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Acciaio inossidabile | Legame: | Saldatura a punti o laser |
|---|---|---|---|
| Spessore del materiale: | 0,05 | Lunghezza lato cella: | 3 |
| Altezza: | 3-250mm | Applicazioni: | Filtrazione, sigillatura, schermatura, separazione, guida e piattaforma |
| Grado: | SS304, SS316L |

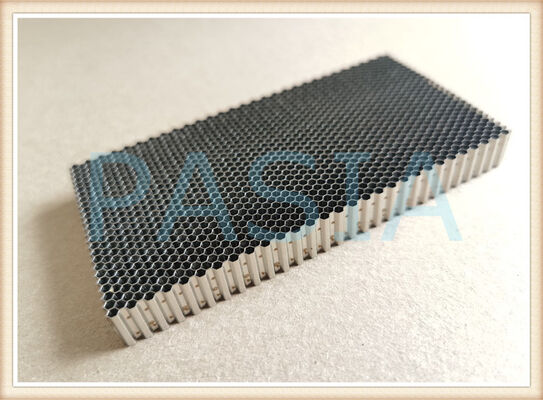

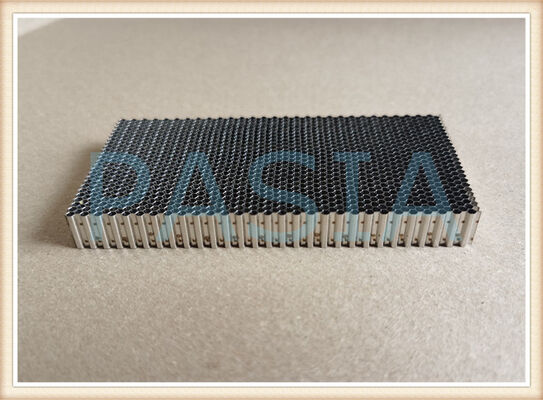

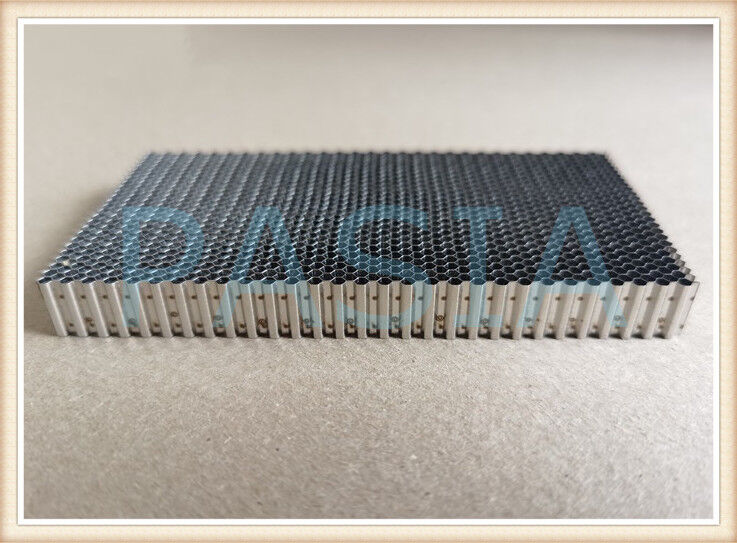

Raddrizzatore del flusso d'aria della saldatura laser con nucleo a nido d'ape in acciaio inossidabile
Il raddrizzatore del flusso d'aria con nucleo a nido d'ape in acciaio inossidabile per saldatura laser è un nucleo saldato in acciaio inossidabile con spessore della lamiera di 0,05 mm e lunghezza del lato della cella di 3 mm, appositamente per l'uso del raddrizzatore del flusso d'aria.
Le celle esagonali per ottenere queste strisce sono saldate tra loro con punti. Il dispositivo di saldatura a punti è costituito da tre elettrodi nella parte superiore, che trasportano cinque punti di saldatura lungo la larghezza della striscia di lamiera ondulata. Dispositivo per saldatura a punti completo di meccanismi di pressatura e avanzamento. Ci sono cinque saldatori in ogni area dell'unità per garantire che la forza sia sufficiente e distribuita uniformemente in base alla saldatura degli elettrodi della pila e della resistenza. L'anima a nido d'ape richiede generalmente una buona precisione del processo di saldatura, un elevato controllo delle apparecchiature sul prodotto e un rigoroso controllo di qualità durante il processo. Il nido d'ape in acciaio inossidabile è principalmente per applicazioni aerospaziali, industriali elevate e aree civili, con la struttura composta da lamine speciali (piastre). Invece del comune incollaggio adesivo, tra le aree di giunzione delle forme esagonali viene saldato un nido d'ape in acciaio inossidabile.
Specifiche
| Dimensione cella (mm) | 25.0 | 16.0 | 12.7 | 10.0 | 6.4 | 5.6 | 4.8 | 3.2 | 1.6 | 0,8 |
| Intervallo di altezza (mm) | 50-450 | 50-450 | 50-150 | 50-150 | 5-100 | 5-90 | 5-60 | 5-60 | 3-30 | 3-25 |
| Spessore della lamina (mm) | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,076 | 0,05 |
| Densità cubica (kg/m3) | 165 | 256 | 320 | 403 | 616 | 699 | 806 | 1164 | 909 | 1164 |
| Materiali | SS304, SS316 o SS316L | |||||||||
| Saldatura | Saldatura a punti con una zona e cinque punti o saldatura laser | |||||||||
| Forme | Forma personalizzata disponibile non limitata ad anello, piastra, anello ecc | |||||||||
Proprietà
L'anima a nido d'ape saldata, indipendentemente dal materiale, come alluminio, acciaio inossidabile, acciaio, titanio ecc., possiede proprietà meccaniche migliori rispetto all'anima a nido d'ape incollata prodotta regolarmente. Quindi offre ancora una volta prestazioni significativamente migliori del comune nido d'ape incollato tramite adesivo in termini di forza, modulo, resistenza alla corrosione, stabilità dimensionale ecc. Tuttavia, in generale, queste variabili prestazionali critiche dovrebbero essere valutate: materiale, flusso d'aria e attenuazione.
1. Composizione del materiale
La qualità dell'acciaio inossidabile deve essere considerata in base all'applicazione reale. Su richiesta sono disponibili materiali personalizzati diversi dall'acciaio inossidabile. Ecco i parametri da valutare:
Durabilità
Il tipo e la qualità del materiale sono il primo aspetto da valutare, quindi la placcatura, discussa in modo approfondito in seguito, può migliorare la durabilità.
Peso
Il materiale, la struttura e lo spessore del materiale possono influire sul peso totale della parte.
2. Resistenza alla corrosione
Solitamente l'ottone e l'acciaio inossidabile dovrebbero essere utilizzati in ambienti di taglio. La placcatura o i rivestimenti superficiali non conduttivi possono migliorare la resistenza alla corrosione per tutti i tipi di nido d'ape.
3. Prestazioni di schermatura
Le diverse offerte di materiali per anime a nido d'ape hanno prestazioni elettriche diverse, a causa sia delle proprietà intrinseche del materiale di base sia dei diversi processi di produzione utilizzati durante la formatura del nido d'ape. Pertanto, è possibile ottenere prestazioni di schermatura EMI diverse. Le prestazioni di schermatura per diversi materiali sono classificate come ottone, alluminio, acciaio e acciaio inossidabile. La placcatura può migliorare la schermatura a nido d'ape.
Requisiti specifici di attenuazione possono essere soddisfatti mediante leghe placcate o non placcate. La placcatura aggiunge costi allo sfiato del prodotto finale. Il processo di placcatura per migliorare la schermatura è classificato come nichel, stagno, stagno-piombo e zinco.
4. Flusso d'aria e attenuazione
Il flusso d'aria e l'attenuazione sono inversamente proporzionali. Celle a nido d'ape infinitamente grandi determinano un'attenuazione infinitamente piccola (e viceversa). In genere, come base di progettazione, i requisiti di prestazione del flusso d'aria vengono calcolati per soddisfare le esigenze di prestazione termica dell'assieme su cui deve essere installato lo sfiato. Una volta determinato il flusso d'aria, è possibile valutare l'attenuazione e altri requisiti. Le dimensioni standard delle celle per il nido d'ape sono 1/16", 1/8" e 1/4", con 1/8" più comune. Gli spessori standard sono 1/4", 1/2" e 1", mentre il più comune è 1/4".
Applicazione
• raddrizzatori e filtri di flusso di aria, acqua e gas
• Schermatura EMI/RF: strumenti scientifici, strutture sensibili e indurimento della CANAPA.
• tavoli per getti d'acqua
• separatori di luce
• pezzi strutturali di armadi elettronici, aerei, invertitori di spinta, ugelli di scarico
• guarnizioni a nido d'ape di motori aeronautici e guarnizioni di turbine per generatori di energia
