Sigillo ad alta efficienza saldato a nido d'ape per il flusso d'aria in sostituzione del tradizionale sigillo a labirinto

Sigillo ad Alta Efficienza Saldato a Nido d'Ape per Flusso d'Aria Sostitutivo dei Tradizionali Sigilli a Labirinto

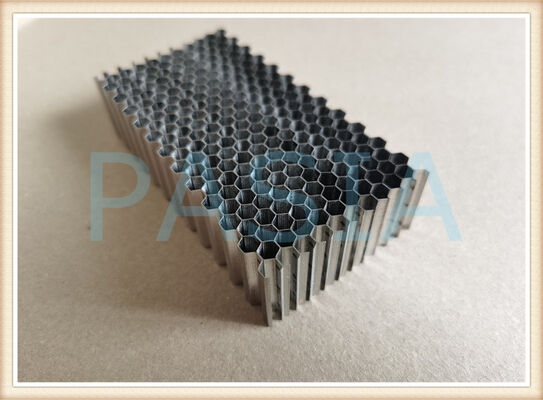

Il Sigillo ad Alta Efficienza a Nido d'Ape per Flusso d'Aria è una soluzione di sigillatura di nuova generazione per il percorso del gas, progettata per sostituire direttamente i sigilli a labirinto convenzionali in aero-motori, turbine a gas, turbine a vapore e compressori. Realizzato in lamina di superlega a base di nichel (come Hastelloy X / GH3536) formata con precisione in una struttura cellulare esagonale a nido d'ape e brasata sottovuoto su un anello di supporto, questo sigillo offre un controllo superiore delle perdite, una maggiore stabilità rotodinamica e una migliore efficienza complessiva della turbina.

A differenza dei sigilli a labirinto che si basano su complesse geometrie di denti per creare resistenza al flusso, il sigillo a nido d'ape sfrutta la sua unica struttura cellulare per eliminare la velocità di vortice e dissipare l'energia cinetica del flusso, ottenendo prestazioni di sigillatura fondamentalmente migliori con una maggiore robustezza operativa.

2. Perché Sostituire i Sigilli a Labirinto?

I sigilli a labirinto sono stati lo standard del settore per decenni grazie alla loro semplicità e affidabilità. Tuttavia, presentano limitazioni intrinseche:

Limitazione Conseguenza

Alti tassi di perdita Riduzione dell'efficienza del motore, aumento del consumo di carburante

Sensibilità all'eccentricità Le prestazioni degradano significativamente con errori di installazione
Scarse caratteristiche di smorzamento Rischi di instabilità rotodinamica
Limitazioni di temperatura Soggetti a guasti ad alte temperature di scarico del compressore
Vincoli sullo spazio tra le punte delle pale Non possono accogliere sfregamenti delle pale senza danni

Il sigillo ad aria a nido d'ape affronta direttamente ciascuna di queste limitazioni, offrendo una sostituzione diretta che offre miglioramenti delle prestazioni immediati e misurabili.

3. Vantaggi Principali Rispetto ai Sigilli a Labirinto

3.1 Riduzione Superiore delle Perdite

Fino al 30-70% in meno di perdite rispetto ai sigilli a labirinto convenzionali.

· Per sigilli lunghi (L > 50 mm), i sigilli a nido d'ape perdono circa un terzo in meno rispetto a un labirinto standard
· I sigilli a labirinto con settori parziali a nido d'ape ottengono una riduzione del coefficiente di scarico fino al 39,4%
· I progetti di sigilli misti a nido d'ape mostrano miglioramenti delle prestazioni fino al 19% (meno perdite) rispetto ai sigilli a nido d'ape uniformi
· La geometria a dente dritto del nido d'ape riduce le perdite di circa l'11%; le disposizioni a dente inclinato aumentano questo valore al 21,5%

3.2 Migliore Efficienza della Turbina

· La sostituzione dei sigilli a labirinto con sigilli a nido d'ape produce una riduzione delle perdite di circa il 30% e un miglioramento dell'efficienza di stadio dello 0,6%
· Gli spazi radiali possono essere ridotti da 1,5 mm a 0,5 mm, aumentando l'efficienza del cilindro della turbina di circa l'1% nello stadio iniziale
· Guadagno corrispondente nella potenza erogata dal gruppo turbina

3.3 Stabilità Rotodinamica Superiore

· I sigilli a nido d'ape hanno valori di smorzamento effettivo molto più elevati rispetto ai sigilli a labirinto
· I coefficienti di rigidezza incrociata sono comparabili a quelli dei sigilli a labirinto, mentre lo smorzamento diretto è significativamente maggiore
· Il sigillo a nido d'ape è il meno sensibile all'eccentricità tra tutti i tipi di sigilli
· La struttura a nido d'ape elimina lo sviluppo della velocità di vortice, riducendo le forze destabilizzanti

3.4 Protezione Abradibile delle Pale

La struttura a nido d'ape funge da strato abradibile sacrificale:

· Durante la prima accensione del motore, le punte delle pale penetrano delicatamente nel nido d'ape, usurandosi in situ per formare un sigillo a tenuta di gas perfetta
· Protegge le costose pale della turbina con punta in ceramica dai danni
· Consente spazi radiali più stretti senza rischio di contatto catastrofico tra pala e cassa
· Rapporto di usura lineare del materiale di sigillatura rispetto alla pala è 10:1

3.5 Maggiore Capacità di Temperatura

· I sigilli a nido d'ape sono in grado di sopportare temperature più elevate
· I sigilli a labirinto convenzionali sono soggetti a guasti ad alte temperature di scarico del compressore
· La costruzione in superlega a base di nichel (Hastelloy X / GH3536) fornisce un servizio affidabile fino a 900°C a lungo termine (1080°C a breve termine)

3.6 Efficienza di Produzione

· L'apporto di manodopera per la fabbricazione di sigilli a nido d'ape è da sei a otto volte inferiore rispetto a quello dei sigilli a labirinto con inserti a nido d'ape
· I progetti di sigilli a cella rettangolare possono fornire un ulteriore miglioramento dell'efficienza dello 0,5-1,0%

Specifiche

Proprietà

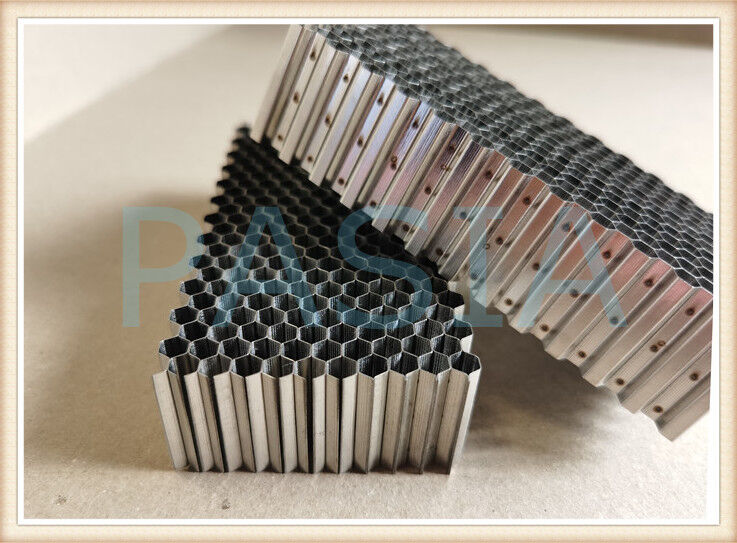

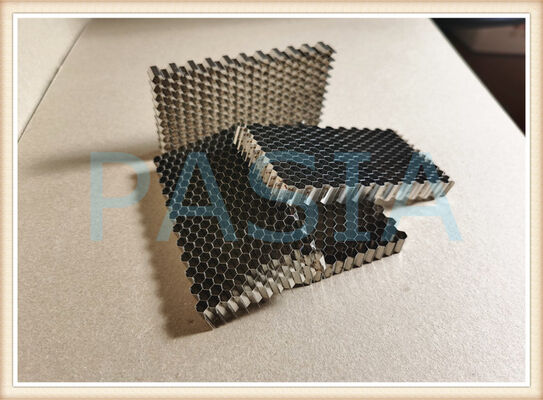

Il nucleo saldato a nido d'ape, indipendentemente dal materiale, come alluminio, acciaio inossidabile, acciaio, titanio ecc., possiede migliori proprietà meccaniche rispetto al nucleo a nido d'ape prodotto regolarmente incollato. Pertanto, offre prestazioni significativamente migliori in termini di resistenza, modulo, resistenza alla corrosione, stabilità dimensionale ecc. rispetto al comune nido d'ape incollato con adesivo. Tuttavia, in generale, queste variabili critiche di prestazione dovrebbero essere valutate: materiale, flusso d'aria e attenuazione.

1. Composizione Materiale

Il grado di acciaio inossidabile dovrebbe essere considerato in base all'applicazione reale. Materiali personalizzati diversi dall'acciaio inossidabile sono disponibili su richiesta. Ecco i parametri da valutare:

Durabilità

Il tipo e il grado del materiale sono il primo aspetto da valutare, quindi la placcatura, discussa in dettaglio in seguito, può migliorare la durabilità.

Peso

Il materiale, la struttura e lo spessore del materiale possono influenzare il peso totale del pezzo.

2. Resistenza alla Corrosione

Tipicamente ottone e acciaio inossidabile dovrebbero essere utilizzati in ambienti aggressivi. La placcatura o i rivestimenti superficiali non conduttivi possono migliorare la resistenza alla corrosione per tutti i tipi di nido d'ape.

3. Prestazioni di Schermatura

Diverse offerte di materiali per il nucleo a nido d'ape hanno diverse prestazioni elettriche, sia a causa delle proprietà intrinseche del materiale di base sia dei diversi processi di produzione utilizzati durante la formazione del nido d'ape. Pertanto, possono essere realizzate diverse prestazioni di schermatura EMI. Le prestazioni di schermatura per diversi materiali sono classificate come ottone, alluminio, acciaio e acciaio inossidabile. La placcatura può migliorare la schermatura del nido d'ape.

Requisiti specifici di attenuazione possono essere soddisfatti tramite leghe placcate o non placcate. La placcatura aggiunge costi al prodotto finale di ventilazione. Il processo di placcatura per migliorare la schermatura è classificato come nichel, stagno, stagno-piombo e zinco.

4. Flusso d'Aria e Attenuazione

Flusso d'aria e attenuazione sono inversamente proporzionali. Celle a nido d'ape infinitamente grandi comportano un'attenuazione infinitamente piccola (e viceversa). Tipicamente, come base di progettazione, i requisiti di prestazione del flusso d'aria sono calcolati per soddisfare le esigenze di prestazione termica dell'assemblaggio su cui deve essere installata la ventilazione. Una volta determinato il flusso d'aria, è possibile valutare l'attenuazione e altri requisiti. Le dimensioni standard delle celle per il nido d'ape sono 1/16", 1/8" e 1/4", con 1/8" come più comune. Gli spessori standard sono 1/4", 1/2" e 1", con 1/4" come più comune.

Applicazione

• Raddrizzatori e filtri per flusso d'aria, acqua e gas

• Schermatura EMI/RF: strumenti scientifici, strutture sensibili e indurimento.

• Tavoli per getti d'acqua

• Separatori di luce

• Componenti strutturali in armadi elettronici, aeromobili, inversori di spinta, ugelli di scarico

• Sigilli a nido d'ape per motori aeronautici e sigilli per turbine di generazione di energia
