Produttore innovativo di prodotti per il riscaldamento da nido di miele e da impianti di riscaldamento per l'alimentazione umana
Produttore innovativo di prodotti per il riscaldamento da nido di miele e da impianti di riscaldamento per l'alimentazione umana
Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Carta para-aramidica | Pensiero Foil: | 0,05, 0,06 o 0,076 mm |
|---|---|---|---|
| Dimensione della cella: | 2, 3, 5, 8 mm | Durezza: | H18 |
| Altezza: | Personalizzato | Nome del prodotto: | Nucleo a nido d'ape in para-aramide |

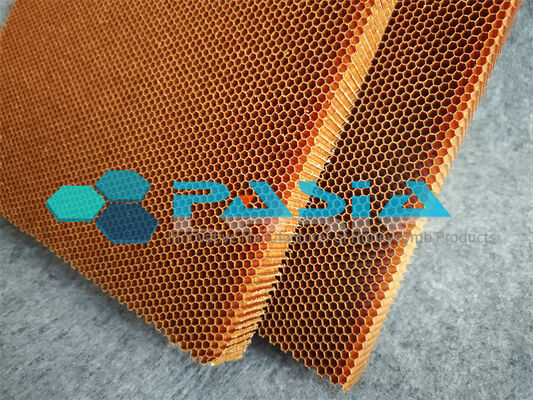

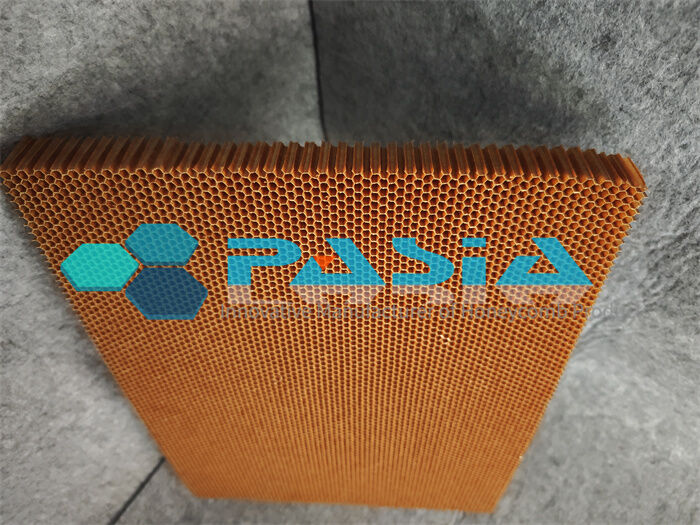

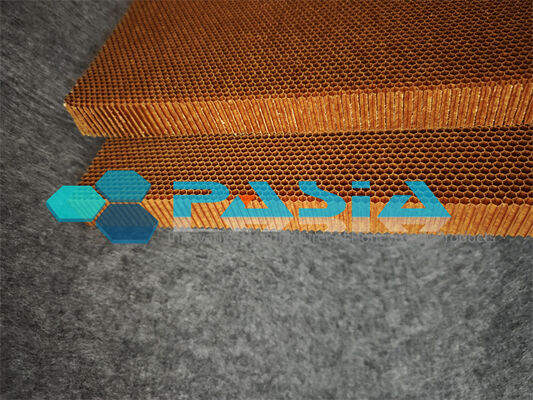

Nucleo a nido d'ape in aramide ultraleggero per strutture di fusoliera di droni
Il nucleo a nido d'ape in aramide ultraleggero è un materiale strutturale di base ad alte prestazioni specificamente progettato per fusoliere di veicoli aerei senza pilota (UAV), pannelli di fusoliera, ali e strutture sandwich composite. Prodotto da carta di fibra aramidica—meta-aramide (Nomex®) o para-aramide (Kevlar®)—impregnata con resina fenolica resistente al calore, questo nucleo a nido d'ape offre una combinazione eccezionale di bassa densità, elevata resistenza specifica e prestazioni termiche affidabili. Poiché l'industria aeronautica pone sempre maggiore enfasi sulla riduzione del peso per aumentare l'autonomia e la capacità di carico utile, i nuclei a nido d'ape in aramide sono diventati un fattore chiave per la progettazione di droni moderni, dove ogni grammo di peso strutturale risparmiato si traduce direttamente in una maggiore efficienza operativa.
Materiale e costruzione
Il nucleo è prodotto da fogli di carta di fibra aramidica incollati ai nodi con adesivo termoindurente, espanso in una configurazione a celle esagonali, quindi immerso in resina fenolica resistente al calore e polimerizzato. Questo processo di produzione produce una struttura cellulare rigida e leggera con geometria uniforme delle celle e proprietà meccaniche costanti. Le varianti in para-aramide (a base di Kevlar®) offrono prestazioni migliorate rispetto ai nuclei in meta-aramide in termini di peso, resistenza, rigidità e resistenza alla fatica. I recenti progressi nella tecnologia della carta in para-aramide ultraleggera—come il Kevlar® N636 da 1 mil—consentono ora la costruzione di nuclei a nido d'ape con densità fino a 20 kg/m³, producendo pannelli sandwich più leggeri del 20–30% rispetto ai tradizionali nuclei in meta-aramide da 29 kg/m³.
Caratteristiche e vantaggi principali
· Densità ultra-bassa: Disponibile in densità che vanno da 20 kg/m³ a 144 kg/m³, con dimensioni delle celle da 1,83 mm a 9,5 mm per soddisfare diversi requisiti strutturali.
· Elevato rapporto resistenza/peso: Rigidità specifica fino a 9 volte superiore all'acciaio, offrendo un'eccezionale capacità di carico con massa minima.
· Eccellenti prestazioni di compressione e taglio: La resistenza a compressione stabilizzata raggiunge fino a 3,9 MPa a una densità di 64 kg/m³, con resistenza al taglio del pannello fino a 2,0 MPa (direzione L).
· Resistenza al fuoco: Proprietà autoestinguenti conformi a FAR 25.853 per interni cabina e FAR 25.855 per vani di carico.
· Stabilità termica: Temperatura di servizio fino a 180°C, con mantenimento della resistenza a compressione in piano superiore all'85% e mantenimento delle prestazioni di taglio superiore al 65% in condizioni di alta temperatura.
· Resistenza alla corrosione e all'ambiente: Resistente all'acqua, all'olio, al carburante e alla crescita fungina, garantendo una durata a lungo termine in diversi ambienti operativi.
· Eccellenti proprietà dielettriche: La bassa costante dielettrica lo rende adatto per strutture di radome e adiacenti ad antenne.
· Buona formabilità: Può essere termoformato in forme curve e sagomate per geometrie complesse di fusoliera.
Proprietà meccaniche del nucleo a nido d'ape Nomex
| Dimensione della cella a nido d'ape (mm)) |
Densità (Kg/ m3) |
Resistenza a compressione piana(MPa) | Proprietà di taglio piano(Mpa) | ||||
| Materiale puro | Struttura sandwich | Resistenza | Modulo | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Proprietà meccaniche del nucleo a nido d'ape Nomex 2
| Tipo di nucleo | Densità ( kg/m3) |
Comp. stab. (Mpa) |
Proprietà di taglio L(Mpa) | Proprietà di taglio W(Mpa) | |||||||
| Resistenza | Modulo | Resistenza | Modulo | ||||||||
| Tip | Min Ind | Tip | Min Ind | Tip | Min Ind | Tip | Min Ind | Tip | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Applicazione:
Il nucleo in para-aramide ad altissima resistenza per applicazioni di fascia alta è un nucleo non metallico ad alte prestazioni che può sostituire i materiali a nido d'ape in fibra di vetro e Nomex® per ottenere significative riduzioni di peso senza sacrificare le prestazioni nella maggior parte delle applicazioni. Gli usi del nido d'ape in fibra di para-aramide includono ponti di barche, cucine di aerei, pavimenti, paratie, bordi d'attacco e d'uscita di aerei, radome, flap, pannelli di accesso e portelli.
