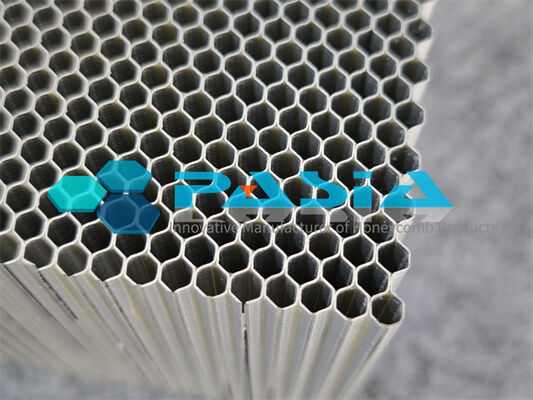

Attenuatore d'impatto a nido d'ape in alluminio bidirezionale pre-frantumato con plateau a forza costante per scenari di incidenti con caduta da 9 metri

Attenuatore d'impatto bidirezionale di aluminio a nido d'ape pre-stritolato con piattaforma di forza costante per scenari di incidente di prova di caduta di 9 metri

L'attenuatore d'impatto bi-direzionale di alumini di nido d'ape pre-stritolato è un dispositivo di assorbimento di energia ad alte prestazioni progettato specificamente per i limitatori di impatto dei barili di trasporto del combustibile esaurito nucleare.Progettato per soddisfare i severi requisiti di 10 CFR Parte 71 test di caduta regolamentari, questo attenuatore fornisce una dissipazione di energia prevedibile e a forza costante durante scenari ipotetici di incidenti a 9 metri.

A differenza dei convenzionali materiali unidirezionali per fave di miele, questo prodotto presenta un'architettura ondulata bidirezionale che consente un assorbimento uniforme di energia in due direzioni ortogonali,superare la limitazione a una sola direzione delle strutture tradizionali di favo di mieleIl processo di pre-triturazione elimina l'indesiderata tensione di picco iniziale, fornendo una risposta di triturazione elastica-perfettamente plastica ideale.

---

2Principio tecnico

2.1 Meccanismo di frantumazione

Sotto carico compressivo fuori piano, la struttura del favo d'aluminio subisce una deformazione plastica progressiva.seguito da un collasso di plastica quando le pareti cellulari si piegano in modo controllatoQuesto processo di collasso uniforme si propaga attraverso lo spessore del favo, convertendo l'energia cinetica in deformazione a un livello di forza quasi costante.

2.2 Il vantaggio di pre-triturazione

La pre-triturazione introduce una deformazione plastica iniziale controllata nel blocco di favo d'api, eliminando il carico di picco associato all'inizio del collasso.il materiale precresciuto raggiunge un livello di sollecitazione sostanzialmente uniforme immediatamente dopo il carico.

3. Caratteristiche chiave

Descrizione delle caratteristiche Beneficio

Condizione di pre-triturazione Deformazione plastica iniziale introdotta durante la fabbricazione Elimina lo stress di picco; risposta immediata a forza costante

Assorbimento di energia bidirezionale Disegno ondulato consente la capacità di schiacciamento in due assi ortogonali Fornisce protezione indipendentemente dall'orientamento dell'impatto

Forza costante Plateau Tensione uniforme di schiacciamento mantenuta fino a ~ 70% di deformazione Determinazione prevedibile; consente un'analisi accurata della sicurezza

Insensibilità alla temperatura prestazioni stabili da -20°F a 100°F (-29°C a 38°C) affidabile in tutte le condizioni di trasporto e stoccaggio

Resistenza alla corrosione 5052 lega di alluminio con finitura anodizzata/passivata Adatta al trasporto marittimo e allo stoccaggio a lungo termine

Densità: 1-10 lb/ft3; forza di schiacciamento personalizzabile Minimizza il peso del carico utile massimizzando la protezione

---

4. Specificativi tecnici

4.1 Configurazione standard

Specificazione dei parametri

Materiale Lega di alluminio 5052 (classe resistente alla corrosione)

Configurazione: favo d'api ondulato bidirezionale

Condizione Pre-stritolato (stressa di picco eliminata)

Stresso di plateau ≥15 MPa (risponde al requisito minimo di 12,35 MPa)

Dimensione della cella personalizzabile (1/8", 1/4", 3/8", 3/4", 3/16" disponibile)

Spessore del foglio 0,04 ∼0,10 mm (personalizzabile)

Strati di foglio mono, doppio o triplo

Frattura massima fino al 70% dello spessore originale

4.2 Caratteristiche di prestazione

Valore del parametro

Efficienza di assorbimento dell'energia Plateau di forza costante da 0% a ~ 70% di deformazione

Intervallo di temperatura di funzionamento -29°C a 38°C (-20°F a 100°F)

Intervallo di umidità 0~100% (senza degrado delle prestazioni)

Densità 1 ̊10 lb/ft3 (personalizzabile per applicazione)

Tolleranza alla resistenza alla frantumazione Tenuta entro le tolleranze specificate per lotto di produzione

---

5. vantaggio di progettazione bidirezionale

5.1 Architettura strutturale

Il nido d'api ondulato bidirezionale presenta una struttura ondulata semiregular-esagonale. Questa configurazione consente l'assorbimento di energia sia nelle direzioni Y che Z,superamento della limitazione a una sola direzione dei materiali convenzionali per fave di miele.

5.2 Validazione delle prestazioni

La ricerca ha confermato che l' alluminio ondulato bidirezionale da favo d' miele mostra:

• Lo stress di plateau di 15 MPa, superiore ai 12,35 MPa richiesti per la protezione dei barili di tipo NAC-STC

· Ampia gamma di assorbimento di energia rispetto al nido di miele unidirezionale

· Validazione del modello su scala: rapporto di assorbimento dell'energia di 103:1 dimostrato a scala 10: 1

---

6Performance del test di caduta di 9 metri

6.1 Contexto normativo

In base al 10 CFR Parte 71, i barili di trasporto del combustibile esaurito nucleare devono resistere a un ipotetico calo di 9 metri su una superficie inflessibile senza compromettere l'integrità del contenimento.Il limitatore d'impatto riempito con questo nido di miele bidirezionale pre-stritolato deve:

1Limita la decelerazione massima a ≤ 60 g in tutti gli orientamenti di caduta

2Rimani attaccato al barile per tutto l' evento.

3. Evitare il contatto dell' overpack con la superficie bersaglio

6.2 Configurazioni di prova di caduta

L'attenuatore è stato convalidato in tre posizioni critiche di caduta:

Temperatura di prova di orientamento a caduta Considerazione critica del progetto

Verticale (fine) -30°F Demand maximale di schiacciamento assiale

Orizzontale (laterale) +120°F Maggiore area di contatto; impatto laterale

Inclinazione (30°/60°) Ambiente Condizioni di carico combinato

Articolo di prova: resistenza alla frantumazione del nido di miele in alluminio

Dati di prova
